Công nghiệp hóa chất Máy dập viên đa năng

Máy dập viên nén Công nghiệp hóa chất Công cụ đa lỗ Punch Die Tool Loại quay 9 Trụ thép

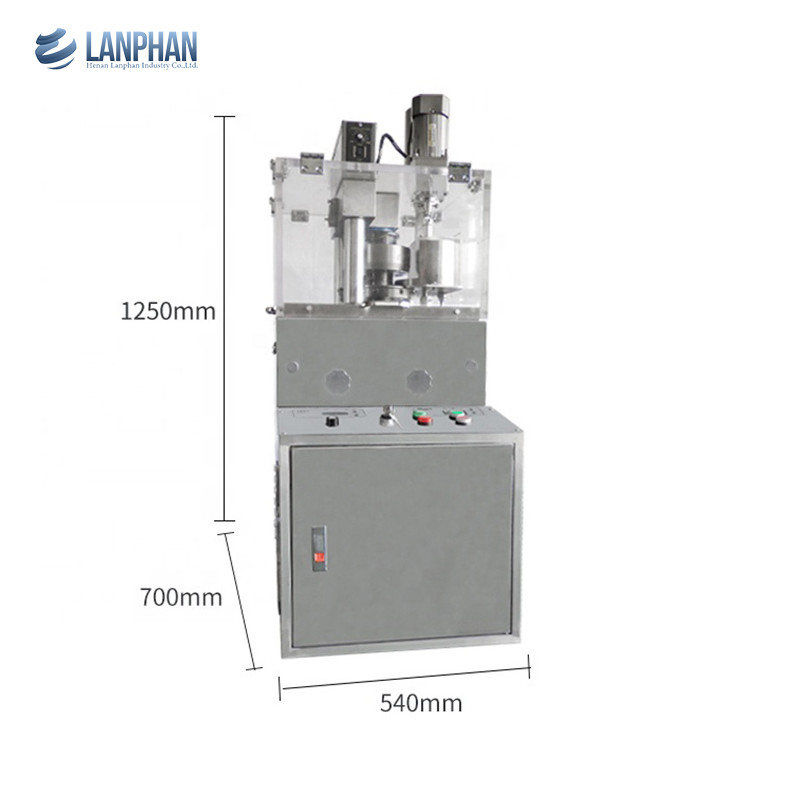

Thông số máy dập viên

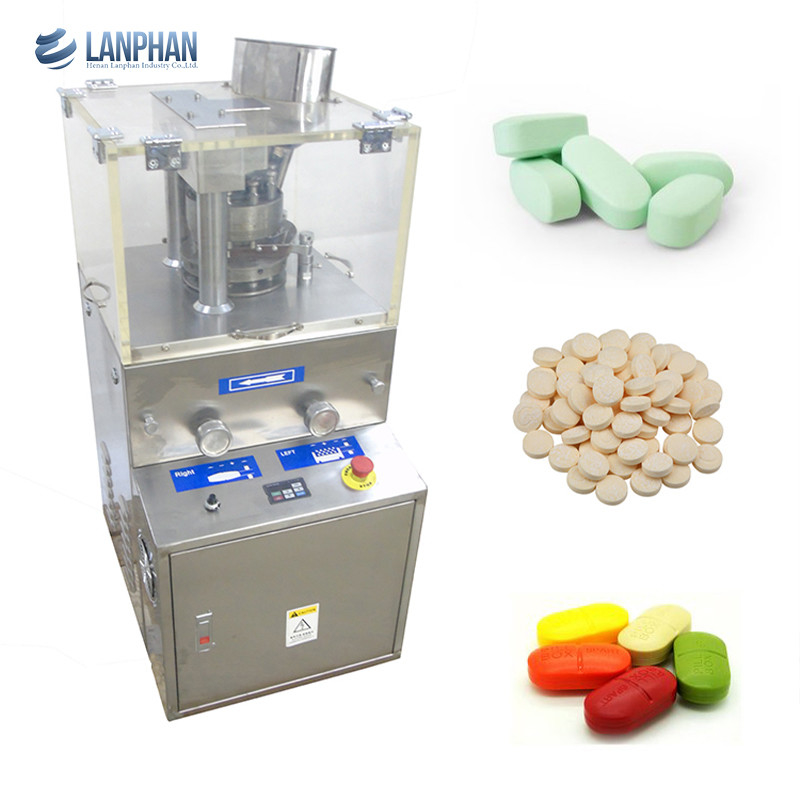

Mô tả máy ép viên

Máy này là loại máy ép tự động quay một lần, máy đóng viên liên tục, nén các nguyên liệu thô dạng hạt thành các viên khác nhau.Nó chủ yếu được sử dụng trong sản xuất máy tính bảng trong ngành công nghiệp dược phẩm, cũng như trong các ngành công nghiệp hóa chất, thực phẩm và điện tử.Vỏ ngoài là dạng hoàn toàn kín, chất liệu là thép không gỉ, bàn bên trong bằng inox.Bề mặt của bàn xoay đã được xử lý đặc biệt để duy trì độ bóng bề mặt và ngăn ngừa lây nhiễm chéo, đáp ứng các yêu cầu của GMP.Cửa ra vào và cửa sổ được trang bị kính trong suốt có thể quan sát rõ ràng trạng thái của máy ép, có thể mở hoàn toàn, dễ dàng cho việc vệ sinh và bảo dưỡng bên trong.Tất cả các bộ điều khiển và bộ phận vận hành được bố trí hợp lý.Thiết bị điều chỉnh tốc độ chuyển đổi tần số được sử dụng để điều khiển tốc độ bằng điện, thuận tiện khi vận hành, quay ổn định, an toàn và chính xác.Tất cả các thiết bị truyền động đều được bố trí bên trong máy để giữ cho các bộ phận của máy luôn sạch sẽ.Được trang bị thiết bị bảo vệ quá tải, khi áp suất quá tải có thể tự động dừng.

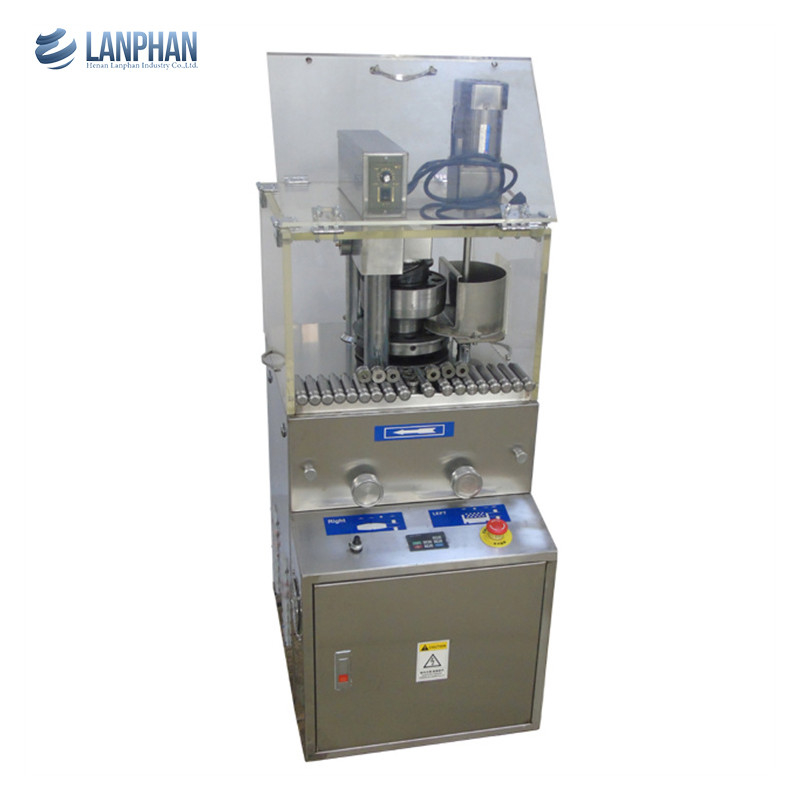

Chi tiết máy ép viên

1. Cấu tạo bàn xoay: Bàn xoay là bộ phận thực hiện chính của máy.Nó được cấu tạo bởi các bộ phận chịu lực trên và dưới, trục chính, bàn xoay và các bộ phận chính khác.Các khuôn được phân bổ đều xung quanh bàn xoay, và mô-men xoắn được truyền giữa bàn xoay và trục chính bằng các phím phẳng.Trục chính được đỡ trên các ổ trục, được truyền động bởi một cặp bánh răng sâu, được nối với nhau bằng các trục, và quay trục chính để làm cho bàn xoay quay.
2. Cơ cấu đường ray: Đường ray có một cam hình trụ và một bánh xe lõm phẳng được cấu tạo bởi rãnh trên và rãnh dưới, là quỹ đạo của các quả đấm trên và dưới.Đường ray phía trên bao gồm nhiều đường ray như đường ray hướng lên, đường ray hướng xuống lao lên, đường ray song song hướng lên và đường ray ép xuống.Chúng tương ứng được gắn chặt trên đĩa rãnh phía trên.Đường ray dưới bao gồm một đường ray hướng lên có tốc độ đi xuống và một đường ray hướng lên có tốc độ đi xuống.Chúng tương ứng được lắp đặt trên ghế ray dưới.
3. Thiết bị điều chỉnh chiết rót: Bộ điều chỉnh chiết rót được sử dụng để điều chỉnh trọng lượng của viên.Cơ cấu điều chỉnh chiết rót được lắp bên trong thân máy chính.Một đường ray hình mặt trăng có thể được quan sát trên mặt phẳng của phần thân chính.Nó tăng hoặc giảm bởi tác động của một đường xoắn ốc để kiểm soát thể tích lấp đầy.Khi xoay đĩa để điều chỉnh, thể tích lấp đầy sẽ giảm theo chiều kim đồng hồ và ngược lại.To lớn.
4. Thiết bị điều chỉnh độ dày (áp suất) màng: điều chỉnh độ dày (áp suất) màng bằng cách điều chỉnh bánh xe ép phía dưới lên xuống.Bánh xe hạ áp được lắp vào rãnh của thân chính, tay đòn trên trục lệch tâm, đầu ngoài được nối với tay đòn.Khi bánh xe tay bên ngoài được điều chỉnh, trục lệch tâm sẽ dẫn động bánh xe áp lực lên hoặc xuống, tức là để điều chỉnh độ dày (áp suất) của tấm.Kiểm soát độ dày và độ cứng của viên.Điều chỉnh lên và xuống của bánh xe ép phía trên cũng có thể được sử dụng như một thiết bị điều chỉnh, nhưng nó không được điều chỉnh trong các trường hợp bình thường.

Đăng kí

1. Được sử dụng trong các ngành công nghiệp hóa chất, thực phẩm, điện tử và các ngành công nghiệp khác để nén các nguyên liệu thô dạng hạt khác nhau thành viên nén;
2. Được sử dụng để sản xuất hàng loạt nhỏ, ép các hình dạng khác nhau của viên nén.Chẳng hạn như viên nén hình tròn, viên nén hình dạng đặc biệt, viên nén hình nhẫn, viên nén hình họa, viên nén viết chữ hai mặt và các viên nén khác, viên nén canxi, v.v.;
3. Nó chủ yếu phù hợp để sản xuất hàng loạt nhỏ thuốc đặc trị trong các viện nghiên cứu y học, phòng thí nghiệm của các trường đại học, trung tâm nghiên cứu và phát triển dược phẩm và các hiệu thuốc lớn;
